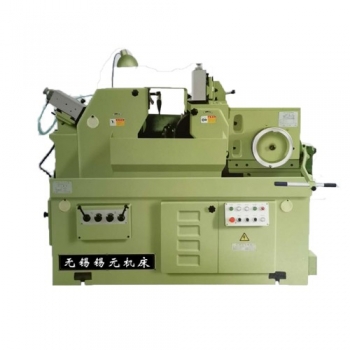

產品詳細介紹
機床主要特點
●無心磨床機床采用砂輪架固定、導輪架移動布局;
●砂輪為懸臂式結構，砂輪主軸采用多片式長軸瓦動壓油膜軸承;
●導輪主軸前后支承采用兩片式滑動油膜軸承，容易調整;
●導輪加進給導軌采用滾針板滑動，進給用差動絲桿;
●導輪轉速采用交換齒輪變速;
●機床配有切入機構;.
●托架安裝面采用T型槽定位。
主要用途及適用范圍
本機床適用于幾何精度和表面質量要求較高的各種圓柱體零件，環形零件的通磨磨削，也可適用于圓錐體零件的無心切入磨削加工。

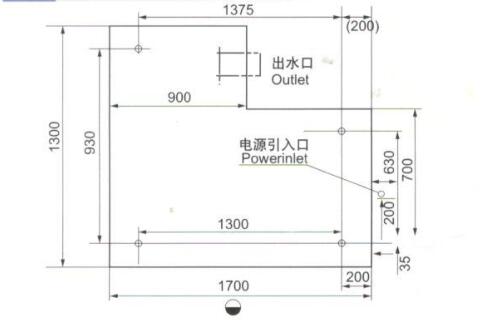

機床安裝位置圖
主要規格與參數
|
磨削直徑：通磨 |
φ5~φ80mm |
|
切入磨 |
φ5~φ80mm |
|
更大磨削長度：通磨 |
180mm |
|
切入磨 |
145mm |
|
磨削砂輪規格 |
P500x150x305mm |
|
導輪規格 |
PSA300x150x127mm |
|
砂輪轉速 |
1300r/min |
|
導輪轉速 |
磨削時（Ai gninding)3~94 修整時（In maintenance)300 |
|
導輪回轉角度：垂直面內 |
-2°~+5° |
|
水平面內 |
0°~+3° |
|
進給手輪每格進給量 |
0.005mm |
|
修整器格進給量 |
0.01mm |
|
砂輪中心連線至托架底面距離 |
210mm |
|
砂輪與導輪中心連線至地面距離 |
1000mm |
|
機床總功率 |
16.68kw |
|
機床重量 |
3800kg |
|
機床外形尺寸長X寬X高 |
1950x1680x1485mm |
|
機床工作精度：圓度 |
2μm |
|
圓柱度 |
3μm |
|
粗糙度 |
Ra0.32 |
